門窗洞口圖紙標注尺寸與門窗實際加工尺寸之間的關系

A尚施工技術 2022-05-23 12:17 發表于江蘇

在施工中，關于門窗洞口的預留尺寸問題，有的說洞口尺寸就是建筑圖門窗表中標注的尺寸，墻面裝飾層完工后洞口的尺寸正好就是門窗表中的洞口的尺寸，施工時要根據墻面裝飾層厚度放大洞口，保證完成后洞口尺寸與門窗表中的一致（如下圖門窗統計表）。

      但本人理解:門窗表中表述的尺寸，也就是所謂的“洞口尺寸”應為結構預留洞口的尺寸，不含墻面裝飾層厚度。土建施工按圖施工，裝飾工程按照裝飾要求施工，門窗承包廠家可參考門窗標準圖集，對現場實際測量，并根據規范工藝加工，不能完全按建筑圖紙洞口尺寸加工。

一、為了避免土建與門窗安裝存在問題，圖紙中通常注明相關條文，如下第1和第2條摘自實際施工圖紙：

1、圖紙門窗表中所有門窗尺寸均為（預留）洞口尺寸，細部尺寸根據廠家制作要求確定。具體構造由選定的廠家按照有關技術規范、規定加工制作，加工前必須現場核實尺寸（考慮施工洞口尺寸可能與設計值有些差誤）。

2、安裝門窗時洞口與窗框之間所留的縫隙尺寸。一般情況下，當飾面為涂料時，上下及兩邊各留15～20mm，飾面為面磚時20～25mm，當飾面為石材等時，縫隙寬尚應酌情增加，以飾面層厚度能蓋過縫隙5～10mm左右為度。

所以門窗實際加工尺寸應根據建筑圖中門窗表中的尺寸，并扣除墻面裝飾層厚度以及墻面裝飾面層與門框,窗框之間伸縮縫的間隙，進行二次深化設計。

二、另外工地常說的門窗洞口“見七見八”，一般是指門窗結構洞口尺寸扣除抹灰層厚度的洞口尺寸。圖紙上門窗洞口尺寸一般都是整數比如900、800、1500、1800等等，見七見八就是說你洞口側面抹完灰厚的尺寸會是880、870、或1470、1480.你拿尺子一量洞口尺子的厘米讀數是7或者是8.就是這意思。

注釋：

門窗洞口扣除墻面裝飾材料厚度的參考規范條文如下:

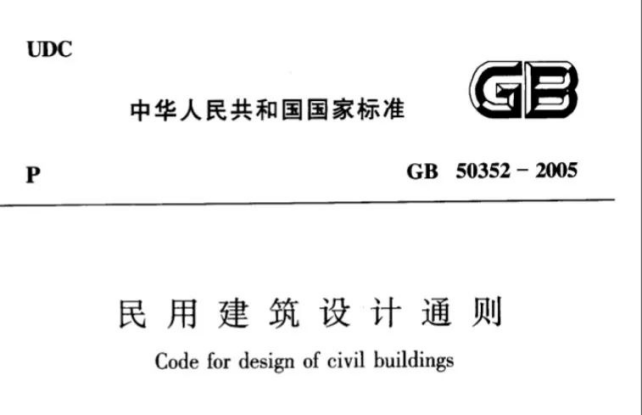

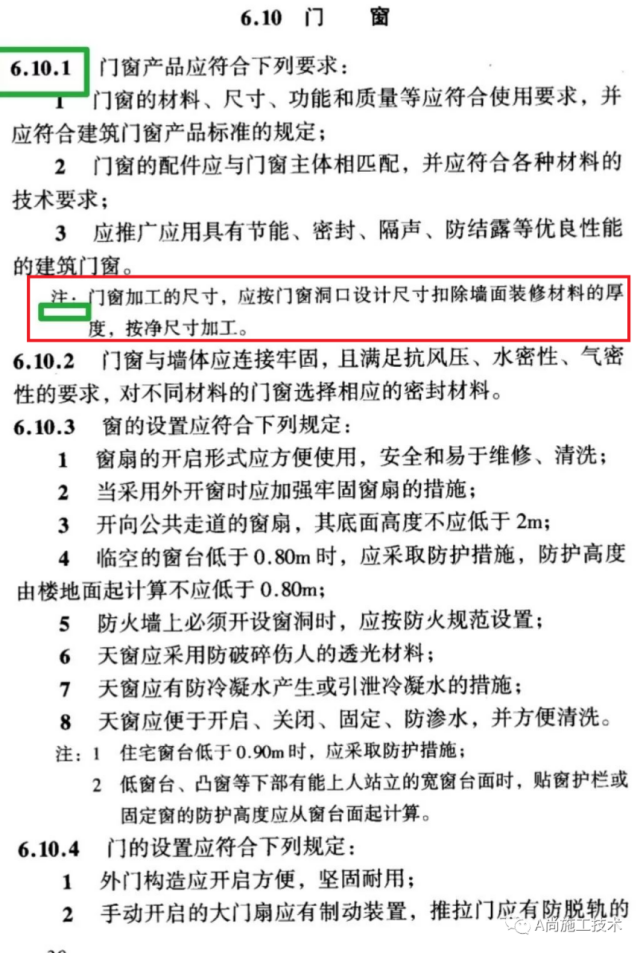

《民用建筑設計通則》（GB 50352—2005）6.10.1條，如下所示（但是新規范GB 50352-2019第6.11條中對此條沒做說明）:

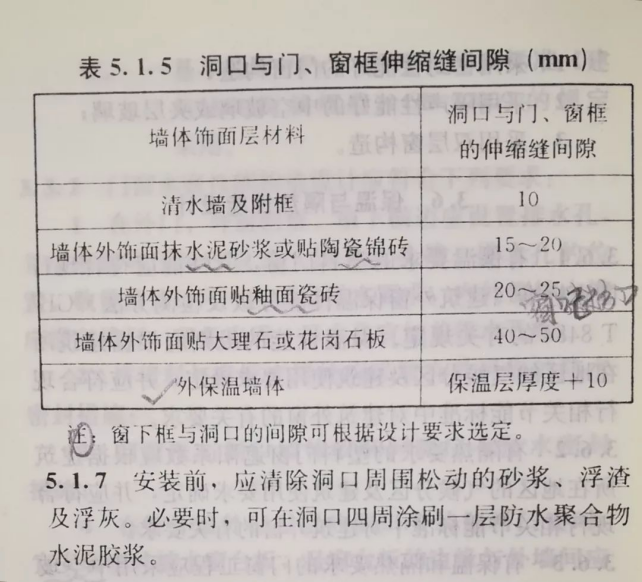

洞口與窗框，門框之間間隙（以塑料門窗為例）

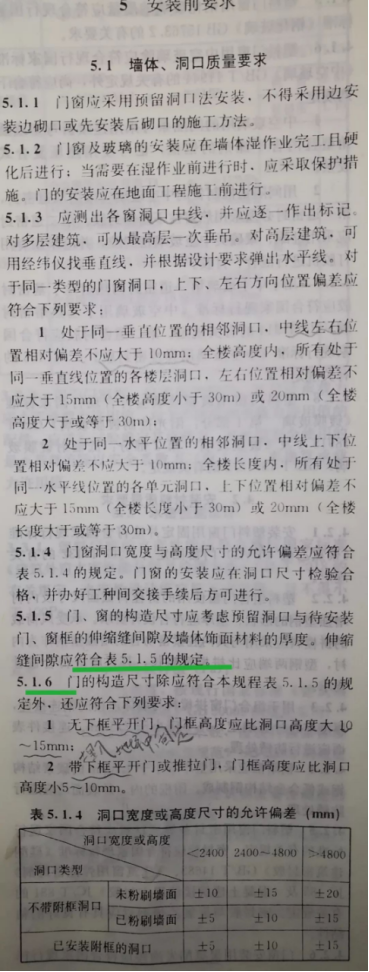

參考規范<<塑料門窗工程技術規程>>JGJ103-2008

如下所示:

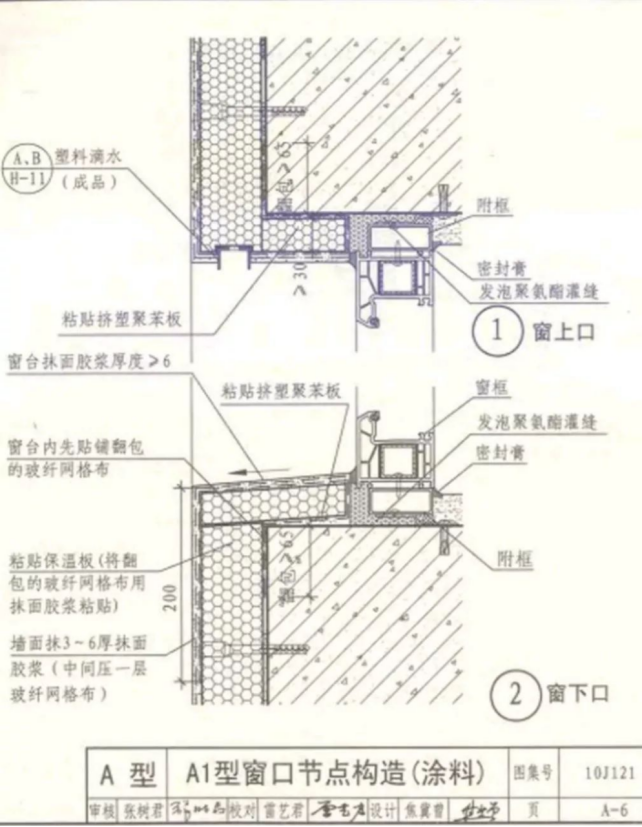

附圖
